.jpg)
.jpg)
.jpg)
皺紋(錘紋)劑MCB(TDS)
一、概述：粉末體系中樹脂份在高溫固化過程中流動(dòng)時(shí)表面張力較大，在此過程中皺紋劑 MCB 利用自身表面張力較小而收縮以增大自身的表面張力，這一收縮的作用就改變了成膜過程中表面流動(dòng)性而形成皺紋的效果。該配方體系中內(nèi)擠銀粉即可得錘紋效果；外混色料即可得花紋或斑紋、裂紋效果。
二、技術(shù)指標(biāo)：

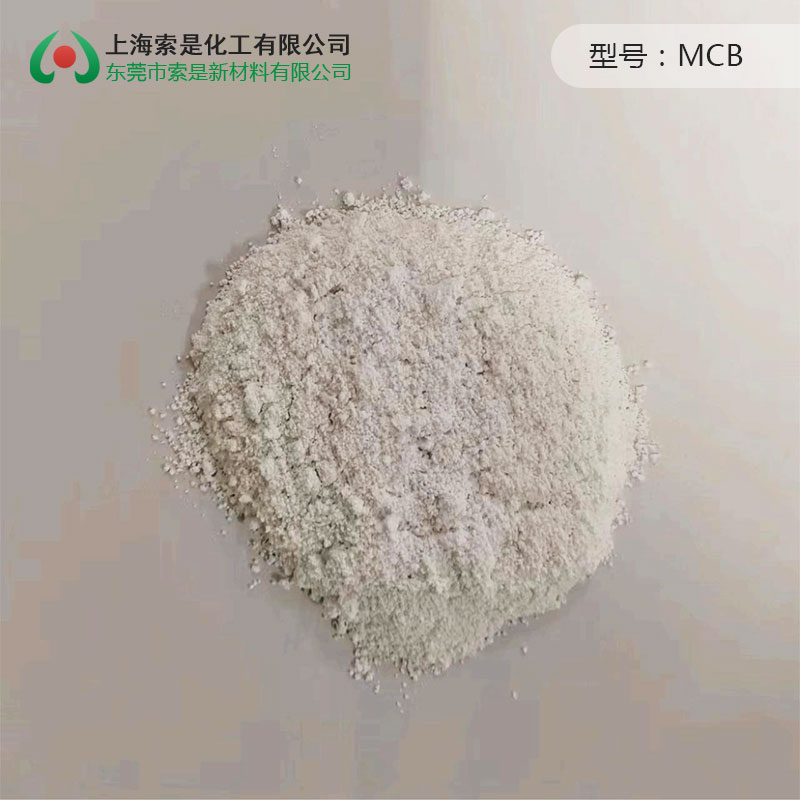

外觀：白色粉末
揮發(fā)份：小于1%
三、參考配方：
| 皺 紋 | 錘 紋 |
| 環(huán)氧樹脂 280 | 環(huán)氧樹脂 420 |
| 聚脂樹脂 280 | 聚脂樹脂 420 |
| 皺紋劑 1-3 | 硫酸鋇 200 |
| 鈦白粉 150 | 錘紋劑 1-1.5 |
| 硫酸鋇（沉淀）100 | 銀粉（沉淀型） 10 |
| 輕質(zhì)碳酸鈣 180 | 顏料 ／／ |
四、注意事項(xiàng)：
1、皺紋(錘紋)劑 MCB 的加量與紋理大小成反比，但加量不可太小否則會(huì)有縮孔。
2、若需皺紋（錘紋）的立體感強(qiáng)，則可 a／選用軟化點(diǎn)高的環(huán)氧、聚酯以減少膠化時(shí)間。b／增大樹脂份及選硫酸鋇為填料。c／加入0.1%的低溫固化劑。
3、制備錘紋粉時(shí)，只有銀粉才起遮蓋作用，若有露底現(xiàn)象，就應(yīng)該增加銀粉的用量或選用遮蓋力強(qiáng)的銀粉；銀粉的品質(zhì)直接決定了涂膜的金屬感外觀，質(zhì)量差的銀粉會(huì)使板面發(fā)灰或底與面層次感不強(qiáng)；配方中加入0.1%左右T-988流平劑，可使錘紋更有規(guī)則，有效防止漏底，并使生產(chǎn)穩(wěn)定。
4、外混色料制備裂紋粉時(shí)，須加大底粉的流動(dòng)性，一般選擇雙氰胺固化體系。
五、包裝與貯存：聚乙烯襯里的牛皮紙袋，每袋凈重25KG；存放于陰涼及干燥的地方避免吸潮，在＜30℃的室溫下有效期為兩年。
13925843584
E-mail
